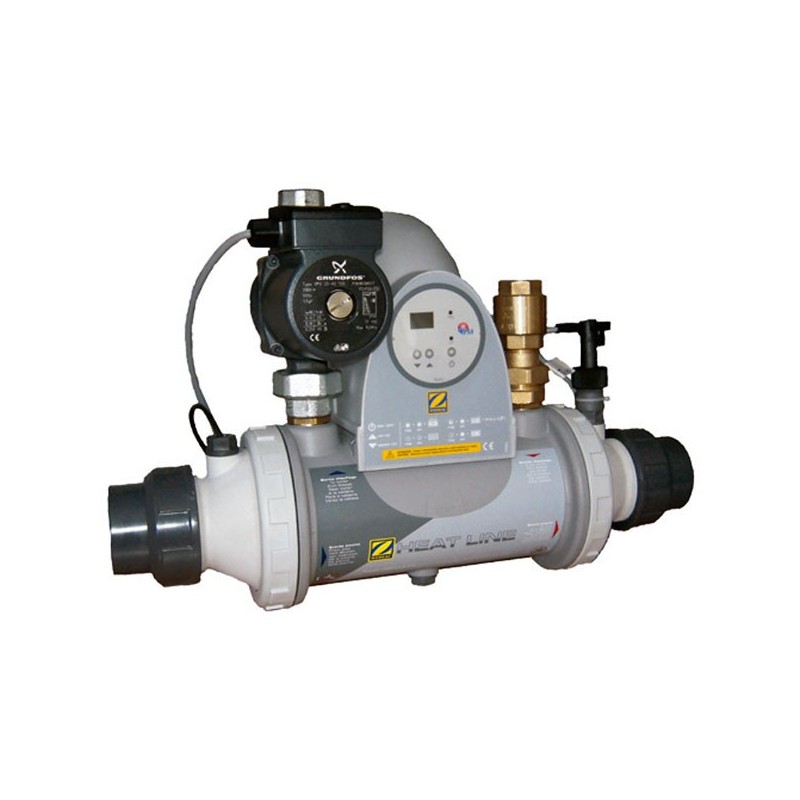

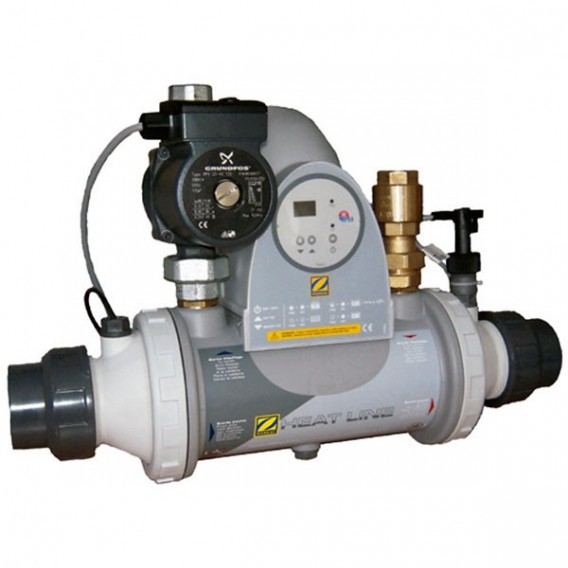

Intercambiador de calor Zodiac Heat Line Plus

Calefacción de piscina con regulación y bomba incorporadas

• El Zodiac Heat Line Plus con bomba de circulación reúne el intercambiador multitubular, la regulación de temperatura y la bomba del circuito primario en un mismo equipo. Es la configuración más equipada de la gama para conectar la piscina a una fuente de calefacción externa.
• Aprovecha el calor de una caldera, bomba de calor, instalación geotérmica o sistema solar térmico y lo transfiere al agua de la piscina, manteniendo separados ambos circuitos. En instalaciones solares necesita un depósito intermedio y no admite la conexión directa a los paneles.
• La regulación digital permite consultar la temperatura del agua y ajustar la consigna entre 2 y 40 °C, en incrementos de 1 °C. Su sonda mide la temperatura para controlar la demanda de calefacción.
• La bomba de circulación de bajo consumo impulsa el agua del circuito de calefacción a través del intercambiador. Dispone de distintos modos y velocidades para ajustar su funcionamiento a la instalación y no sustituye a la bomba de filtración de la piscina.
• Incorpora controlador de caudal y válvula antirretorno. El controlador detecta la circulación de agua de piscina para condicionar el funcionamiento de la calefacción a la existencia de caudal suficiente.
• El cuerpo de Noryl/poliamida y los tubos de titanio proporcionan una construcción resistente para el intercambio térmico. Se suministra con cuadro eléctrico y cable con enchufe para alimentación a 230 V.
• Se instala horizontalmente en el local técnico, preferentemente cerca de la fuente de calor, después de la filtración y antes del tratamiento del agua. Su configuración permite adaptar el sentido de circulación a la instalación. El manual recomienda un by-pass para facilitar el mantenimiento y lo exige si el caudal de piscina supera los 22 m³/h.
• Disponible en los modelos Heat Line 20, 40 y 70. La potencia térmica depende de la temperatura del primario, por lo que la elección debe considerar la fuente de calor, sus caudales y las necesidades de la piscina. Una cubierta térmica ayuda a reducir las pérdidas de calor.

Características técnicas del Heat Line Plus con bomba

El circuito primario corresponde a la fuente de calefacción y el secundario al agua de la piscina. Las potencias indicadas son de intercambio térmico, no de consumo eléctrico. La selección del modelo debe tener en cuenta la temperatura y la capacidad de la fuente de calor.

Tabla de selección de intercambiadores Zodiac Heat Line

	Heat Line Plus con bomba	Heat Line Plus sin bomba	Heat Line Básico
Intercambiador con tubos de titanio	✅ Incluido	✅ Incluido	✅ Incluido
Regulación digital y sonda de temperatura	✅ Incluidas	✅ Incluidas	❌ No incluidas
Bomba de circulación del primario	✅ Incluida	❌ No incluida (circulación mediante bomba externa)	❌ No incluida (circulación mediante bomba externa)
Controlador de caudal	✅ Incluido	✅ Incluido	❌ No incluido
Válvula antirretorno	✅ Incluida	✅ Incluida	❌ No incluida
Cuadro eléctrico con cable y enchufe	✅ Incluido	✅ Incluido	❌ No incluido
Configuración de la instalación	Regulación y bomba del primario incorporadas.	Regulación incorporada. Circulación del primario mediante bomba externa.	Circulación y regulación mediante elementos externos.

Todos los modelos necesitan una fuente de calor externa y circulación de agua en el circuito de piscina. La bomba incluida en el Plus con bomba corresponde al circuito de calefacción y no sustituye a la bomba de filtración.

Documentación

Descargar ficha técnica

Descargar manual de instrucciones
