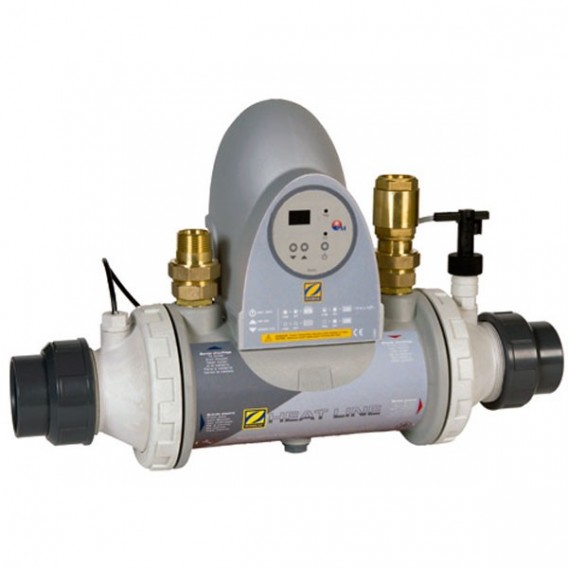

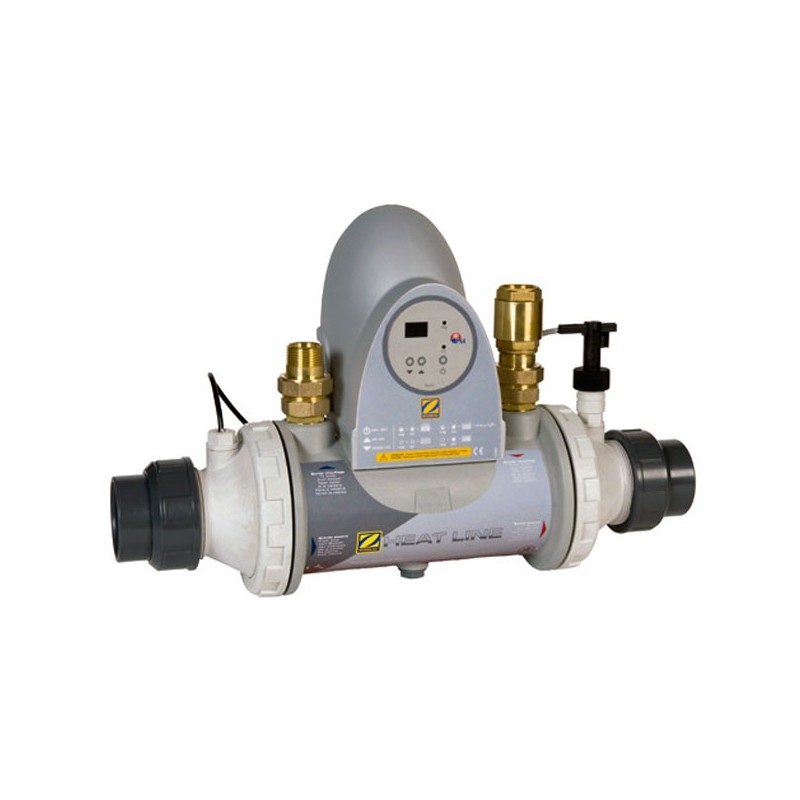

Intercambiador de calor Zodiac Heat Line sin bomba de recirculación

Control de temperatura integrado con circulación externa

• El Zodiac Heat Line Plus sin bomba de circulación está pensado para instalaciones que resuelven la circulación del circuito primario mediante una bomba externa. Conserva la regulación y los elementos de control de la versión Plus, sin incorporar el circulador.
• Permite aprovechar una bomba existente, siempre que sea adecuada para el caudal y las pérdidas de carga de la instalación, o seleccionar una bomba externa según las necesidades del proyecto. La bomba de filtración de la piscina atiende un circuito distinto y no sustituye a la del primario.
• Su termostato digital con sonda de temperatura muestra la temperatura del agua y permite seleccionar una consigna entre 2 y 40 °C. Así, el control de la temperatura queda integrado en el intercambiador aunque la circulación se gestione con un equipo externo.
• El regulador dispone de un contacto seco para mando externo, que permite coordinar la demanda de calor con una bomba adicional, una válvula o la fuente de calefacción, según el esquema de conexión de la instalación.
• Incluye controlador de caudal y válvula antirretorno. El primero supervisa la circulación de agua de piscina para evitar la activación de la calefacción cuando el caudal es insuficiente. El cuadro eléctrico incorpora cable con enchufe a 230 V.
• El conjunto multitubular, con tubos de titanio y cuerpo de Noryl/poliamida, transfiere el calor del circuito primario al agua de la piscina sin mezclar ambos fluidos. Puede trabajar con caldera, bomba de calor, geotermia o energía solar térmica mediante un depósito intermedio.
• Admite montaje horizontal y adaptación del sentido de circulación para integrarse en el local técnico. Debe situarse después del filtro y antes del tratamiento del agua, preferentemente cerca de la fuente de calor. Se recomienda by-pass para mantenimiento y es obligatorio cuando el caudal de piscina supera los 22 m³/h.
• Los modelos Heat Line 20, 40 y 70 ofrecen distintas capacidades de intercambio. Para elegirlos conviene comprobar la potencia a la temperatura real del primario, especialmente si la fuente trabaja a 45 o 60 °C, además de verificar que la bomba externa proporciona el caudal necesario.

Características técnicas del Heat Line Plus sin bomba

La bomba de circulación del circuito primario no está incluida. Su selección debe considerar el caudal requerido por el intercambiador y las pérdidas de carga del conjunto de la instalación. Las potencias indicadas corresponden al intercambio térmico, no al consumo eléctrico.

Tabla de selección de intercambiadores Zodiac Heat Line

	Heat Line Plus con bomba	Heat Line Plus sin bomba	Heat Line Básico
Intercambiador con tubos de titanio	✅ Incluido	✅ Incluido	✅ Incluido
Regulación digital y sonda de temperatura	✅ Incluidas	✅ Incluidas	❌ No incluidas
Bomba de circulación del primario	✅ Incluida	❌ No incluida (circulación mediante bomba externa)	❌ No incluida (circulación mediante bomba externa)
Controlador de caudal	✅ Incluido	✅ Incluido	❌ No incluido
Válvula antirretorno	✅ Incluida	✅ Incluida	❌ No incluida
Cuadro eléctrico con cable y enchufe	✅ Incluido	✅ Incluido	❌ No incluido
Configuración de la instalación	Regulación y bomba del primario incorporadas.	Regulación incorporada. Circulación del primario mediante bomba externa.	Circulación y regulación mediante elementos externos.

Todos los modelos necesitan una fuente de calor externa y circulación de agua en el circuito de piscina. La bomba incluida en el Plus con bomba corresponde al circuito de calefacción y no sustituye a la bomba de filtración.
